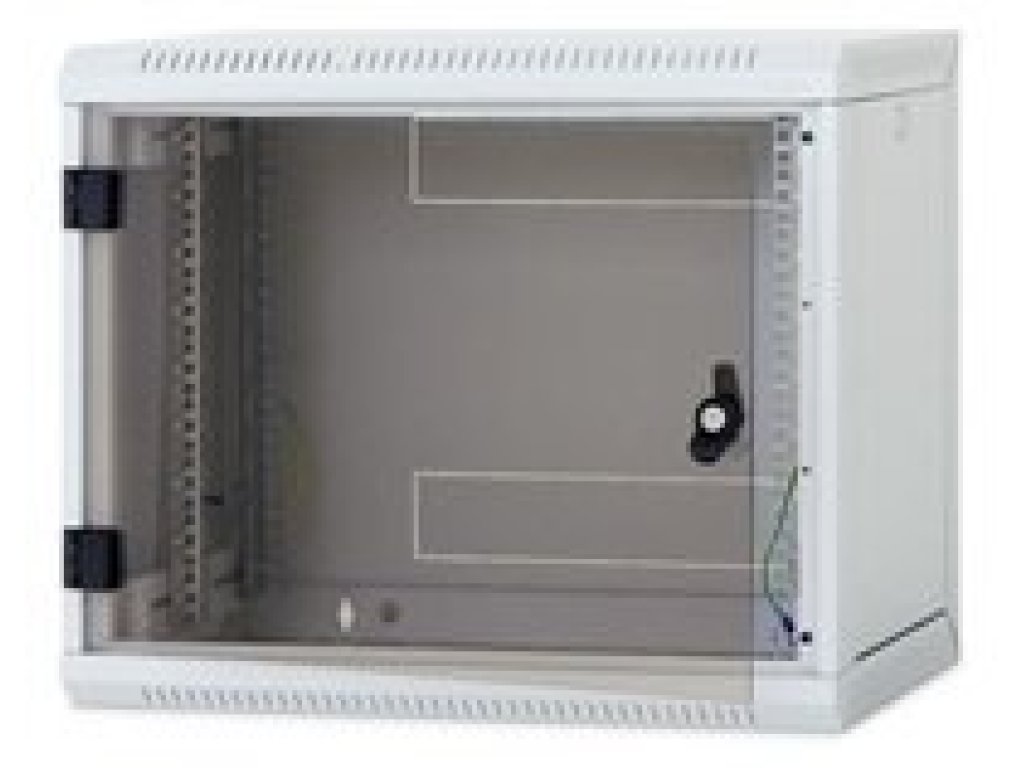

TRITON 19" nástěnný rozvaděč 9U 400mm (RUA-09-AS4-CAX-A1)

Nástenný rozvadec TRITON RUA-09-AS4-CAX-A1
Jednodílný svarovaný rozvadec s odnímatelnými bocnicemi.
IP30, nosnost 30 kg.

Vysoká pevnost konstrukce
Rozvadec má robustní svarovanou konstrukci. Vysoká kvalita zpracování a nejnovejší technologie zajištují skvelý vzhled rozvadece a nosnost 30 kg.

Flexibilní otevírání dverí
Vlastní systém pantu umožnuje otvírání dverí pod úhlem témer 180°. Dvere lze snadno demontovat.

Zámek na dverích
Umožnuje snadný a rychlý prístup do rozvadece.

Nastavitelné vertikální lišty
Dva páry 19“ vertikálních lišt jsou plynule nastavitelné v libovolné hloubce rozvadece. To usnadnuje montáž zarízení i organizaci propojovacích kabelu.

Vylamovací záslepky
V horní, spodní a zadní cásti rozvadece jsou pripraveny kabelové vstupy kryté vylamovacími záslepkami. Soucástí príbalu je plastový rámecek a záslepka s kartácovým tesnením pro utesnení vstupu proti prachu.

Dvere
Dvere rozvadece jsou standardne celosklenené, ale na požádání mohou být i celoplechové nebo s perforací.

Odnímatelné bocnice
Odnímatelné bocnice umožnují snadný prístup k nainstalovaným zarízením z bocní strany. Ke skeletu jsou uchyceny zámky, ve standardní verzi se stejným klícem jako má zámek predních dverí.

Ventilace
RUA má šest vylamovacích záslepek pro montáž chladících jednotek RAx-CH-X2x-X1, nebo ventilátoru RAX-CH-X07-X9 (až tri v horní a tri ve spodní cásti rozvadece). Rozvadec RUA nyní umožnuje instalaci zarízení, kterou dríve v nástenných rozvadecích nebylo možné uchladit a bylo nutné je instalovat do stojanových rozvadecu.

Príbaly:
Klíc
*prední dvere 2x
Vrut 6x50
*4x
Podložka 6,6
*4x
Hmoždinka 10
*4x
Plovoucí matice M6
*8x
Protiprachová záslepka
*1x
Šroub M6x10
*8x
Plastová podložka
*8x
Rámecek plastový 300x70mm
*1ks

Materiál:
*Bezpecnostní kalené sklo tl. 4 mm
*Ocelový plech

* 19“ jednodílný nástenný rozvadec s krytím IP 30
* Odnímatelné bocnice uzamcené zámky
* Rozvadec se veší prímo na zed.
* Soucástí rozvadece jsou ctyri posuvné vertikální lišty.
Konstrukce rozvadece:
* Svarovaný skelet s odnímatelnými bocnicemi zajištenými zámky
* Dvere celosklenené s bezpecnostním tvrzeným sklem 4 mm. Na vyžádání celoplechové nebo perforované.
* Dovolené zatížení jednotlivých dverí je max. 10 kg.
* Minimální tlouštka povrchové úpravy je 65 µm.
* Rozvadece jsou urceny k instalaci datových a telekomunikacních zarízení a jejích distribucních systému.
* Rám rozvadece a všechny oddelitelné cásti jsou propojeny pomocí zemnících kabelu, které musí být rádne pripevneny a zasunuty do konektoru po celou dobu užívání rozvadece.
* Na spodní cásti rozvadece je umísten šroub M8 jako hlavní zemnící bod.
* Kabelové vstupy kryté vylamovacími záslepkami jsou umísteny v horní a ve spodní cásti zadní steny rozvadece, další jsou na horní a spodní stene rozvadece.
* Ve spodní a horní stene rozvadece jsou otvory pro montáž ventilátoru kryté vylamovacími záslepkami.

Podmínky provozu
Provozní prostredí:
* Kancelárské
* Rozvadec není urcen pro venkovní instalace a pro instalace v prostredí, které muže negativne ovlivnit funkcnost rozvadece a nainstalovaného zarízení (napríklad prostredí s nebezpecím výbuchu nebo vlhké a mokré prostredí)
Nutné chránit pred:
* mechanickým poškozením
* nesprávnou manipulací
* jiným použitím, než ke kterému je rozvadec urcen
Nesprávná manipulace je zejména:
* pretežování (prekrocení maximální doporucené nosnosti)
* instalace zarízení, která mohou negativne ovlivnit provoz a funkci rozvadece nebo instalovaného vybavení
* zasahování do konstrukce a designu rozvadece

Montáž rozvadece
* Tento typ rozvadece se na stenu veší prímo pomocí šroubu, hmoždinek a podložek (jsou v príbalu). Roztec der pro zavešení je na schématu rozvadece oznacena kótami „R“.
* Pro zajištení maximální doporucené nosnosti je nezbytné, aby byl rozvadec upevnen na zdi odpovídající nosnosti (cihlová, betonová nebo obdobná) a aby instalované zatížení bylo v rozvadeci rovnomerne rozloženo.
* V prípade, že kabely vedou skrz nekterý z kabelových vstupu, je možné ho utesnit proti pronikání prachu pomocí záslepky s kartácem a vybavit plastovým ochranným rámeckem (obojí je soucástí príbalu rozvadece).
