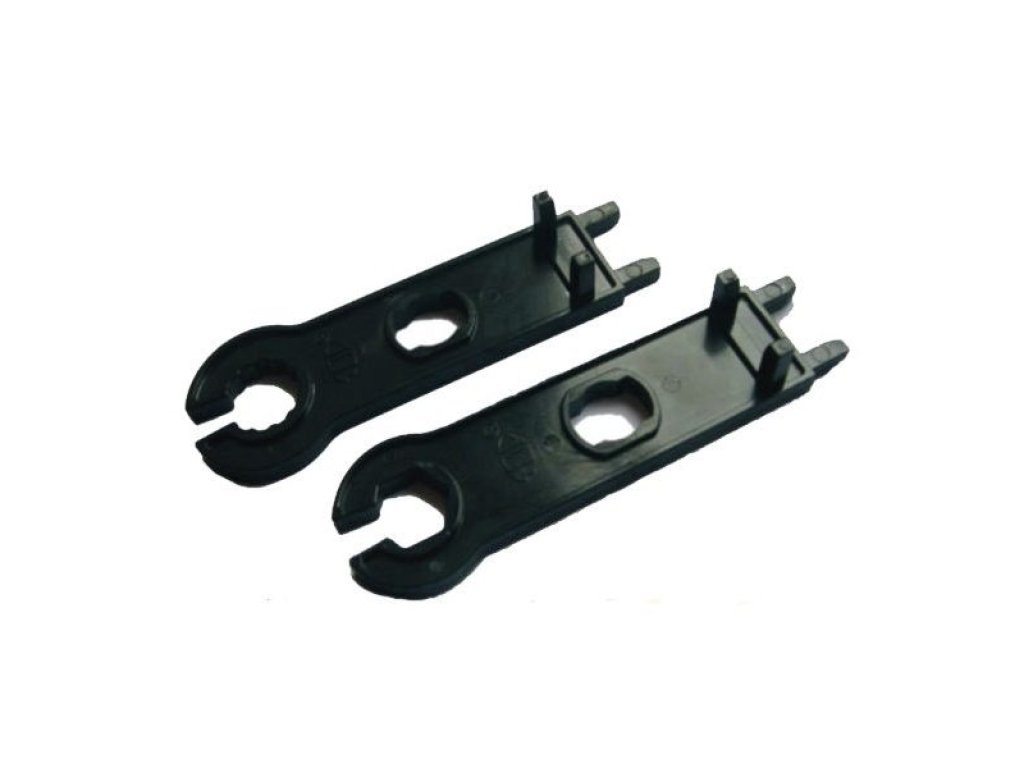

GWL/ELERIX MC4-TOOL
Tento speciální instalacní nástroj slouží ke snadné a perfektní montáži konektoru MC4 na solární kabely.
Postup montáže:
1. Odizolovanou cást vodice kabelu zasunte do kontaktu konektoru a nakrimpujte. Poté kontakt s kabelem zasunte do konektoru. Kabel jemne zatlacte tak, aby kontakt dosedl do správné polohy konektoru.
2. Zašroubujte kabelovou pruchodku a dotáhnete tímto nástrojem. Doporucený moment je 2,2Nm.
3. Spojte oba konektory dohromady. Zkontrolujte správné dosednutí pojistných západek tahem za konektory.
4. Stisknete pojistné západky na konektoru rukou, nebo použijte tento nástroj pro opetovné oddelení konektoru.
ZÁKLADNÍ SPECIFIKACE
Urceno pro: konektory MC4
Barva: cerná
| Kód produktu | AX76666 |
|---|---|
| MPN kód | MC4-TOOL |
| Značka | OEM |
| Záruka | 24 měsíců |
