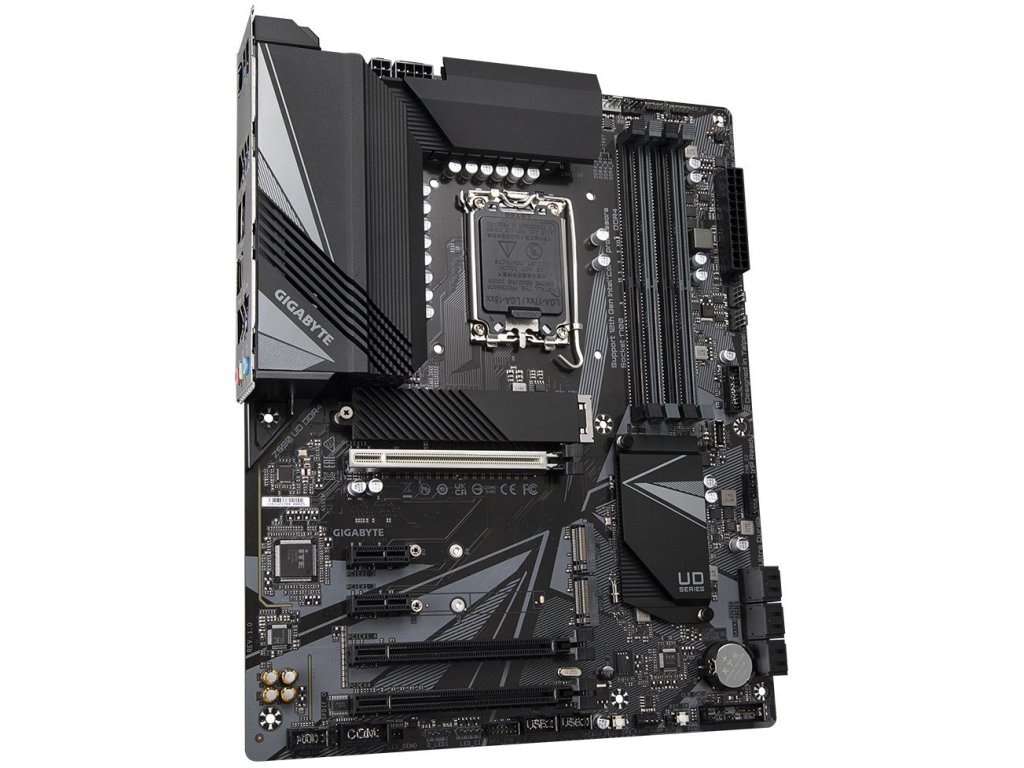

GIGABYTE Z690 UD DDR4

GIGABYTE Z690 UD DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. generace Intel Core i5/ i7/ i9

Patice LGA1700

Cipová sada

Intel Z690

Pamet

4x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti, 1Rx8/2Rx8/1Rx16

Podpora ECC pametí (non-ECC režim), 1Rx8/2Rx8

Podpora Intel Extreme Memory Profile (XMP)

Sloty

1x PCIe 5.0 x16 slot

1x PCIe 3.0 x16 slot (podporuje x4 režim)

1x PCIe 3.0 x16 slot (podporuje x1 režim)

2x PCIe 3.0 x1 slot

Grafika

1x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

1x HDMI port, podporující max. rozlišení 4096 x 2160 pri 60 Hz

Multi-GPU

Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)

Intel Z690 cipová sada

2x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)

6x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10

Podpora Intel Optane technologie

USB

1x USB 3.2 Gen2x2 typ C port na zadním panelu

1x USB 3.2 Gen1 typ C port dostupný pres interní USB konektor

1x USB 3.2 Gen2 typ A port na zadním panelu

6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek Codec

2/4/5.1/7.1kanálové High Definition Audio

Podpora S/PDIF výstupu

LAN

1x Realtek 2,5Gigabit LAN radic

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

1x 8-pin ATX 12V napájecí konektor

1x 4-pin ATX 12V napájecí konektor

1x konektor ventilátoru CPU

1x konektor ventilátoru vodního chlazení CPU

3x konektor systémového ventilátoru

1x konektor systémového ventilátoru/ pumpy vodního chlazení

2x konektor adresovatelného LED pásku

2x konektor RGB LED pásku

3x M.2 slot, M Key

6x SATA 6Gb/s konektor

1x konektor predního panelu

1x audio konektor predního panelu

1x konektor S/PDIF výstupu

1x USB 3.2 Gen1 typ C konektor

1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x konektor sériového portu

2x konektor Thunderbolt AIC

1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x tlacítko Reset

1x Reset propojka

1x tlacítko Q-Flash Plus

1x propojka Clear CMOS

Porty na zadním panelu

1x PS/2 combo port klávesnice a myši

1x DisplayPort

1x HDMI

1x USB 3.2 Gen2x2 typ C

1x USB 3.2 Gen2 (USB 3.1 Gen2)

4x USB 3.2 Gen1 (USB 3.0)

4x USB 2.0

1x RJ-45

3x audio jack

Rozmery

30,5 x 24,4 cm

ATX formát
