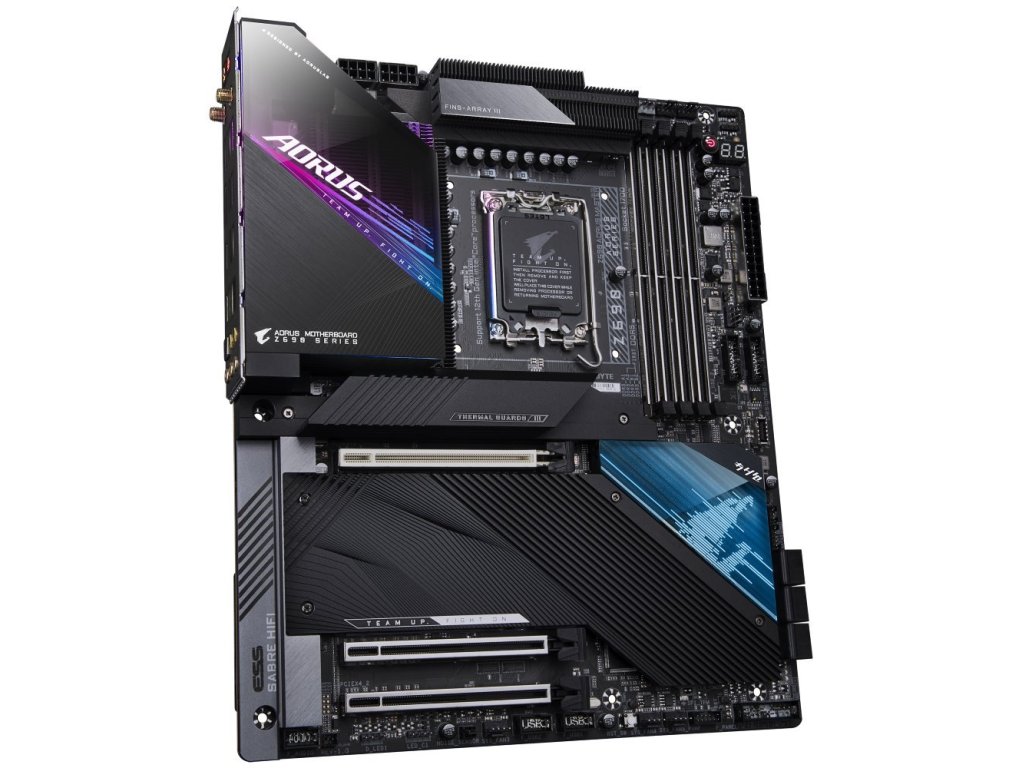

GIGABYTE Z690 AORUS MASTER

GIGABYTE Z690 AORUS MASTER

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. a 13. generace Intel Core i3/ i5/ i7/ i9

Patice LGA1700

Cipová sada

Intel Z690

Pamet

4x DDR5 pametový slot, podpora až 192 GB

Podpora DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 4800/ 4000 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti, 1Rx8/2Rx8/1Rx16

Podpora ECC pametí (non-ECC režim), 1Rx8/2Rx8

Podpora Intel Extreme Memory Profile (XMP)

Sloty

1x PCIe 5.0 x16 slot

2x PCIe 3.0 x16 slot (podporuje x4 režim)

Grafika

1x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

Multi-GPU

Podpora AMD Quad-GPU CrossFire a 2-Way CrossFire technologie

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)

Intel Z690 cipová sada

2x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x4/x2 režim)

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4/x2 režim)

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4/x2 režim)

6x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10

Podpora Intel Optane technologie

USB

2x USB 3.2 Gen2x2 typ C port (1 port na zadním panelu, 1 port dostupný pres interní USB konektor)

1x USB 3.2 Gen2 typ C port na zadním panelu

5x USB 3.2 Gen2 typ A port na zadním panelu

8x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

4x USB 2.0 port dostupný pres interní USB konektory

Audio

Realtek ALC1220-VB Codec

2/4/5.1/7.1kanálové High Definition Audio

ESS ES9118 DAC cip

Podpora DTS:X Ultra

Podpora S/PDIF výstupu

LAN

1x Marvell AQtion AQC113C 10Gigabit LAN radic

WLAN/ Bluetooth

Intel Wi-Fi 6E AX210

Wi-Fi 802.11a/b/g/n/ac/ax

Dual Band (2,4 GHz, 5 GHz, 6 GHz)

Rychlost prenosu dat až 2,4 Gbps

Bluetooth 5.2

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

2x 8-pin ATX 12V napájecí konektor

1x konektor ventilátoru CPU

1x konektor ventilátoru vodního chlazení CPU

4x konektor systémového ventilátoru

4x konektor systémového ventilátoru/ pumpy vodního chlazení

2x konektor adresovatelného LED pásku

2x konektor RGB LED pásku

5x M.2 slot, M Key

6x SATA 6Gb/s konektor

1x konektor predního panelu

1x audio konektor predního panelu

1x USB 3.2 Gen2x2 typ C konektor

2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x konektor detekce hluku

2x konektor Thunderbolt AIC

1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x tlacítko Power

1x tlacítko Reset

1x Reset propojka

1x propojka Clear CMOS

2x konektor teplotního cidla

1x body pro merení napetí

Porty na zadním panelu

1x tlacítko Q-Flash Plus

1x tlacítko Clear CMOS

2x konektor Wi-Fi antény

1x DisplayPort

1x USB 3.2 Gen2 typ C

1x USB 3.2 Gen2x2 typ C

5x USB 3.2 Gen2 (USB 3.1 Gen2)

4x USB 3.2 Gen1 (USB 3.0)

1x RJ-45

1x optický S/PDIF výstup

5x audio jack

Rozmery

30,5 x 25,9 cm

E-ATX formát
