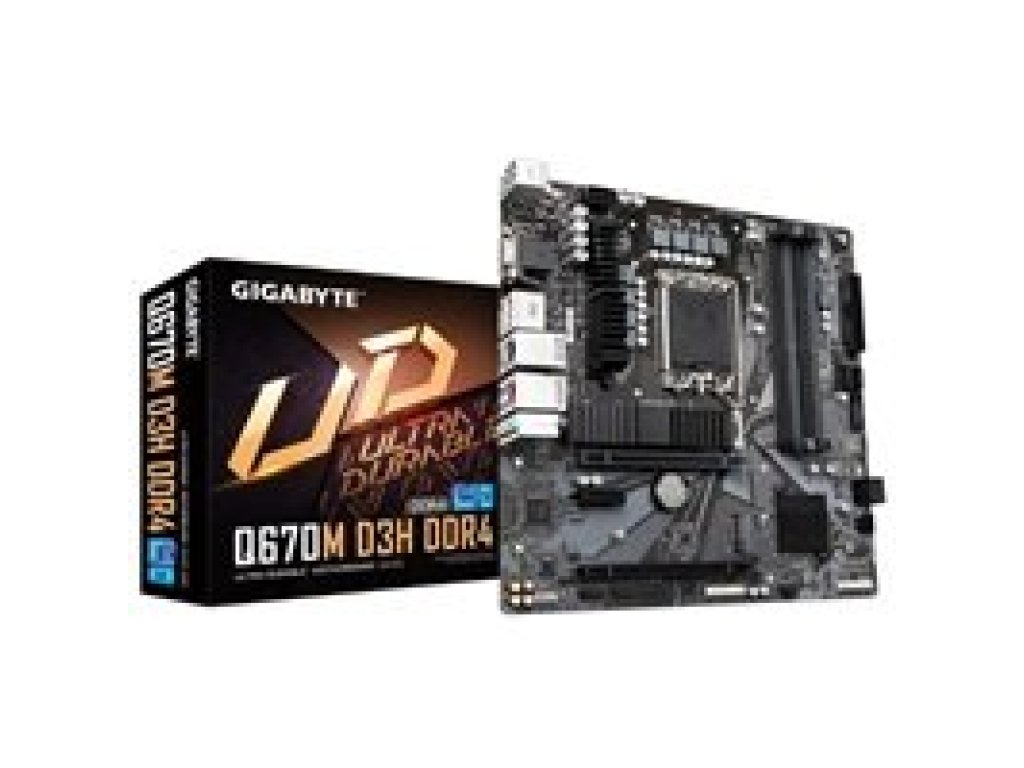

GIGABYTE Q670M D3H DDR4

procesor
Patice LGA1700: Podpora 12. generace procesoru Intel® Core™, Pentium® Gold a Celeron® *
L3 cache se liší podle CPU
* Další informace naleznete v cásti „Seznam podpory CPU“.

Cipová sada
Cipová sada Intel® Q670 Express

Pamet
Podpora DDR4 5333(OC)/ DDR4 5133(OC)/DDR4 5000(OC)/4933(OC)/4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / Pametové moduly 3400(OC) / 3333(OC) / 3300(OC) / 3200/3000/2933/2666/2400/2133 MHz
4 x DDR DIMM patice podporující až 128 GB (kapacita 32 GB single DIMM) systémové pameti
Dvoukanálová architektura pameti
Podpora pametových modulu DIMM bez vyrovnávací pameti ECC 1Rx8/2Rx8 (fungují v režimu bez ECC)
Podpora pametových modulu DIMM bez vyrovnávací pameti bez ECC 1Rx8/2Rx8/1Rx16
Podpora pametových modulu Extreme Memory Profile (XMP).
(Další informace naleznete v cásti „Seznam podpory pameti“.)

Palubní grafika
Integrovaný grafický procesor – podpora Intel ® HD Graphics:
1 x D-Sub port, podporuje maximální rozlišení 1920 x 1200 @ 60 Hz
1 x HDMI port, podporuje maximální rozlišení 4096x2160@60 Hz
* Podpora pro HDMI 2.1 verze a HDCP 2.3.
** Podpora nativních portu kompatibilních s HDMI 2.1 TMDS.
1 x DisplayPort, podporuje maximální rozlišení 4096 x 2304 pri 60 Hz
* Podpora pro DisplayPort verze 1.2 a HDCP 2.3
1 x DisplayPort s maximálním rozlišením 4096 x 2304 pri 60 Hz
* Podpora pro verzi DisplayPort 1.2.
(Grafické specifikace se mohou lišit v závislosti na podpore CPU.)

Podpora až 4 displeju soucasne

Zvuk
Zvukový kodek Realtek®
Zvuk s vysokým rozlišením
2/4/5.1/7.1-kanál
* Funkcnost audio konektoru mužete zmenit pomocí audio softwaru. Chcete-li nakonfigurovat 7.1kanálový zvuk, prejdete do zvukového softwaru pro nastavení zvuku.
Podpora výstupu S/PDIF

LAN
Cip Intel ® 2,5 GbE LAN (2,5 Gb/s/1 Gb/s/100 Mb/s) (LAN1)
Cip Intel ® GbE LAN (1 Gb/s/100 Mb/s) (LAN2)

Rozširující sloty
PROCESOR:
1 x PCI Express x16 slot, podporuje PCIe 4.0 a beží na x16 (PCIEX16)
* Chcete-li dosáhnout optimálního výkonu, pokud chcete nainstalovat pouze jednu grafickou kartu PCI Express, nezapomente ji nainstalovat do slotu PCIEX16.
Cipová sada:
1 x PCI Express x16 slot, podporuje PCIe 4.0 a beží na x4 (PCIEX4)
1 x PCI Express x1 slot, podporuje PCIe 3.0 a beží na x1 (PCIEX1)
Podpora technologie AMD CrossFire™ (PCIEX16 a PCIEX4)

Rozhraní úložište
PROCESOR:
1 x M.2 konektor (Socket 3, M klíc, typ 22110/2280 PCIe 4.0 x4/x2 podpora SSD) (M2A_CPU)
Cipová sada:
1 x M.2 konektor (Socket 3, M klíc, typ 2280 SATA a podpora PCIe 4.0 x4/x2 SSD) (M2P_SB)
4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1 a RAID 5 pro úložná zarízení NVMe SSD Podpora
RAID 0, RAID 1, RAID 5 a RAID 10 pro úložná zarízení SATA
Intel ® Optane™ Memory Ready
* Akceleraci systému lze pouze pomocí pameti Intel ® Optane™ povoleno na konektoru M.2 podporovaném cipovou sadou.

USB
Cipová sada:
1 x port USB Type-C ® na zadním panelu s podporou USB 3.2 Gen 2
1 x port USB Type-C ® s podporou USB 3.2 Gen 1, dostupný pres interní USB header
5 x porty USB 3.2 Gen 1 (3 porty na zadním panelu, 2 porty dostupné pres interní USB header)
6 x USB 2.0/1.1 porty (2 porty na zadním panelu, 4 porty dostupné pres interní USB headery)

Interní I/O konektory
1 x 24pinový hlavní napájecí konektor ATX
1 x 8pinový napájecí konektor ATX 12V
1 x hlavicka ventilátoru CPU
3 x hlavicky systémového ventilátoru
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x záhlaví predního panelu
1 x audio header na predním panelu
1 x S/PDIF Out header
1 x konektor USB Type-C ® s podporou USB 3.2 Gen 1
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headery
2 x konektory prídavných karet Thunderbolt™
1 x záhlaví sériového portu
1 x hlavicka paralelního portu
1 x Clear CMOS jumper
*Všechny hlavicky ventilátoru podléhají podpore AIO_Pump, Pump a vysoce výkonným ventilátorum se schopností dodávat až 2A/12V @ 24W.

Konektory zadního panelu
1 x PS/2 port pro klávesnici/myš
1 x D-Sub port
1 x HDMI port
2 x DisplayPort
1 x port USB Type-C ® s podporou USB 3.2 Gen 2
3 x porty USB 3.2 Gen 1
2 x USB 2.0/1.1 porty
2 x RJ-45 porty
3x audio jack

I/O Controller
iTE ® I/O Controller Chip

H/W monitorování
Detekce napetí
Detekce teploty
Detekce otácek ventilátoru
Varování pri selhání ventilátoru
Ovládání rychlosti ventilátoru
* Zda je funkce ovládání rychlosti ventilátoru podporována, závisí na ventilátoru, který nainstalujete.

BIOS
1 x 256 Mbit flash
Použití licencovaného AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Jedinecné vlastnosti
Podpora pro APP Center
* Dostupné aplikace v APP Center se mohou lišit podle modelu základní desky. Podporované funkce jednotlivých aplikací se také mohou lišit v závislosti na specifikacích základní desky.

Dodávaný software
Norton ® Internet Security (verze OEM)
Software pro správu šírky pásma LAN

Operacní systém
Podpora pro Windows 11 64-bit
Podpora pro Windows 10 64-bit

Form Factor
Formát Micro ATX; Rozmer 24,4 cm x 24,4 cm
