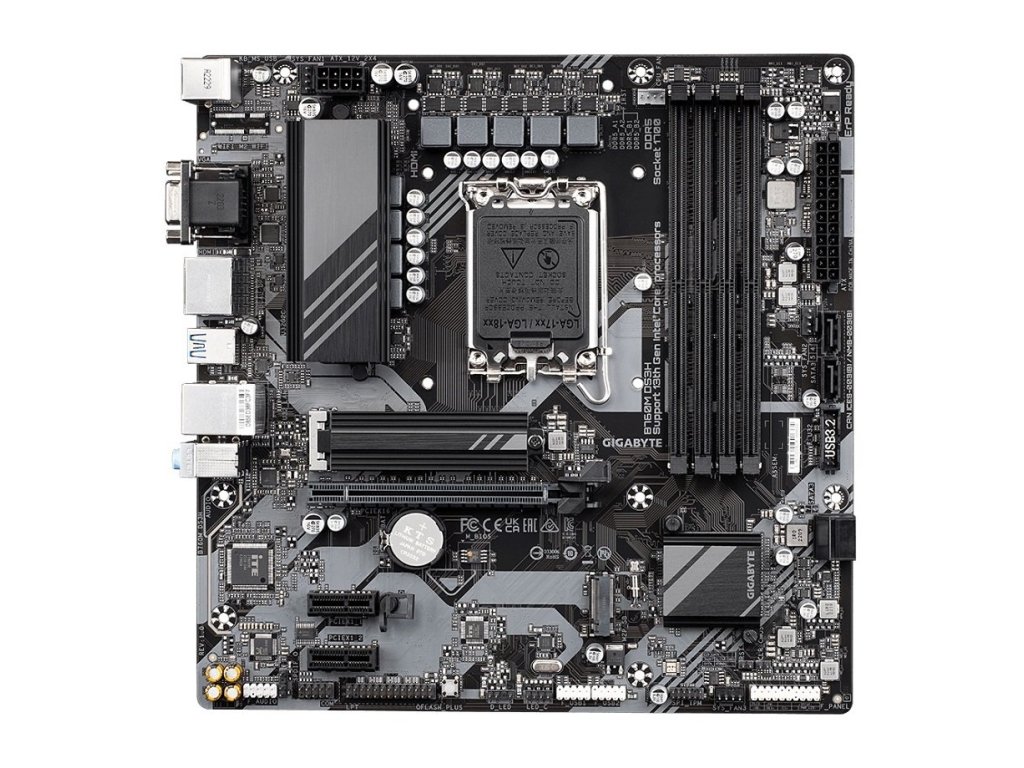

GIGABYTE B760M DS3H (B760M DS3H)

GIGABYTE B760M DS3H (rev. 1.0)

Chipset: Intel® B760 Express
Rozmerový formát: Micro ATX (244x244mm)
Podpora pro procesory: 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Pamet:

4x DIMM patice podporující až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s pametové moduly
dvoukanálová architektura pameti
podpora pametových modulu Extreme Memory Profile (XMP)
Grafická karta:

1x D-Sub
1x HDMI® 2.0
2x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne
Rozširující sloty:

1x PCI Express x16 podporuje PCIe 4.0 a beží na x16
1x PCI Express x1 podporuje PCIe 3.0 a beží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
4x port SATA 6Gb/s
RAID radic: podpora RAID 0/1/5/10 pro úložná zarízení SATA

USB:
Zadní USB (celkem 6 portu)

1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1
Prední USB (celkem 6 portu)

1x USB 3.2 Gen 1 header - podpora dalších 2 portu USB 3.2 Gen 1
2x USB 2.0/1.1 header - podpora dalších 4 portu USB 2.0/1.1
Porty na zadním panelu:

1x USB typ-C® s podporou USB 3.2 Gen 2
3x USB 3.2 Gen 1
2x USB 2.0/1.1
2x DisplayPort
1x D-Sub
1x HDMI 2.0
1x RJ-45
3x audio jack
1x PS/2 pro klávesnici/myš
Interní porty:
Napájení

1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením

1x CPU fan header
3x system fan headers
Související s úložištem

2x M.2 slot (Key M)
4x SATA 6Gb/s port
USB

1x USB 3.2 Gen 1 header
2x USB 2.0/1.1 header
Ostatní

1x adresovatelný LED strip header
1x RGB LED strip header
1x front panel header
1x front panel audio header
1x S/PDIF Out header
1x serial port header
1x parallel port header
1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1x tlacítko reset
1x tlacítko Q-Flash Plus
1x reset jumper
1x Clear CMOS jumper
BIOS: 1x 128Mb flash, AMI UEFI BIOS
