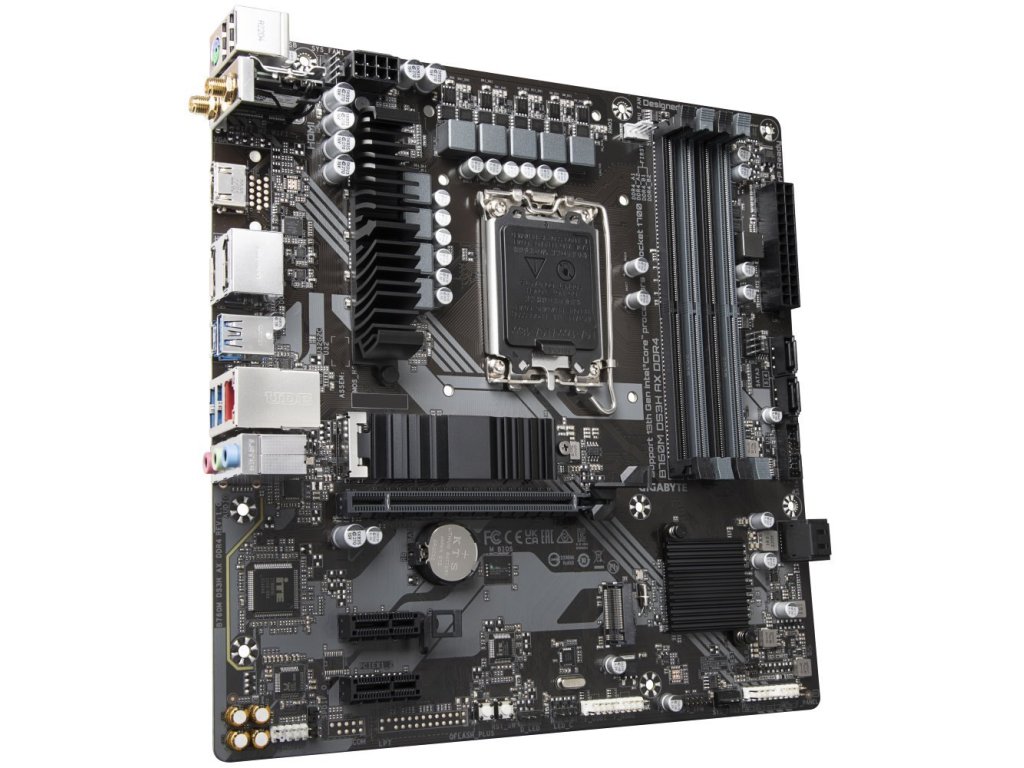

GIGABYTE B760M DS3H AX DDR4

GIGABYTE B760M DS3H AX DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Cipová sada

Intel B760

Pamet

4x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací pameti (non-ECC režim)

Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací pameti

Podpora Intel Extreme Memory Profile (XMP)

Sloty

Intel CPU

1x PCIe 4.0 x16 slot

Intel B760 cipová sada

2x PCIe 3.0 x1 slot

Grafika

1x HDMI port, podporující max. rozlišení 4096 x 2160 pri 60 Hz

2x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)

Intel B760 cipová sada

1x M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4/x2 režim)

4x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB

1x USB 3.2 Gen2 typ C port na zadním panelu

5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

Podpora S/PDIF výstupu

LAN

1x Realtek 2,5Gigabit LAN radic

WLAN/ Bluetooth

AMD Wi-Fi 6E RZ608

Wi-Fi 802.11a/b/g/n/ac/ax

Dual Band (2,4 GHz, 5 GHz, 6 GHz)

Bluetooth 5.2

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

1x 8-pin ATX 12V napájecí konektor

1x konektor ventilátoru CPU

3x konektor systémového ventilátoru

1x konektor adresovatelného LED pásku

1x konektor RGB LED pásku

2x M.2 slot, M Key

4x SATA 6 Gb/s konektor

1x konektor predního panelu

1x audio konektor predního panelu

1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x konektor S/PDIF výstupu

1x tlacítko Q-Flash Plus

1x tlacítko Reset

1x propojka Reset

1x propojka Clear CMOS

Porty na zadním panelu

2x USB 2.0

1x PS/2 combo port klávesnice a myši

2x konektor Wi-Fi antény

2x DisplayPort

1x HDMI

1x USB 3.2 Gen2 typ C

3x USB 3.2 Gen1 (USB 3.0)

1x RJ-45

3x audio jack

Rozmery

24,4 x 24,4 cm

Micro ATX formát
