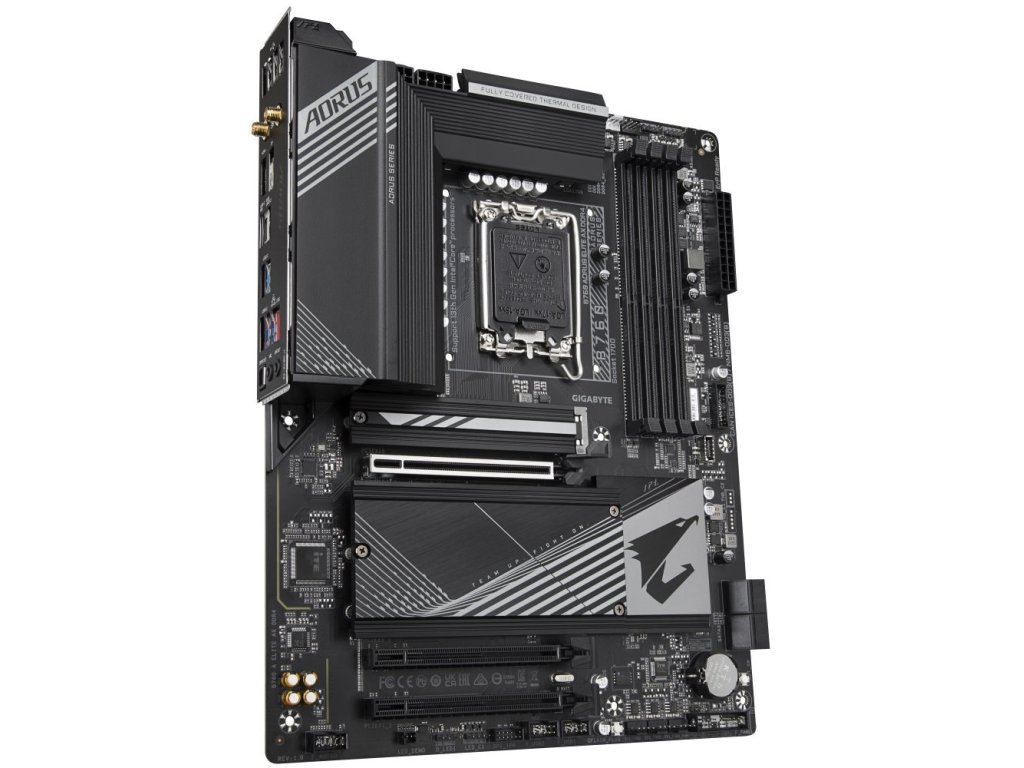

GIGABYTE B760 A ELITE AX DDR4

GIGABYTE B760 AORUS ELITE AX DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Cipová sada

Intel B760

Pamet

4x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora ECC, 1Rx8/2Rx8, bez vyrovnávací pameti (non-ECC režim)

Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávací pameti

Podpora Intel Extreme Memory Profile (XMP)

Sloty

Intel CPU

1x PCIe 4.0 x16 slot

Intel B760 cipová sada

2x PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika

1x HDMI port, podporující max. rozlišení 4096 x 2160 pri 60 Hz

1x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)

Intel B760 cipová sada

2x M.2 slot, M Key, pro jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)

4x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB

2x USB 3.2 Gen2 typ C port (1 port na zadním panelu, 1 port dostupný pres interní USB konektor)

1x USB 3.2 Gen2 typ A port na zadním panelu

6x USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

8x USB 2.0 port (4 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

Podpora S/PDIF výstupu

LAN

1x Realtek 2,5Gigabit LAN radic

WLAN/ Bluetooth

Intel Wi-Fi 6E AX211

Wi-Fi 802.11a/b/g/n/ac/ax

Dual Band (2,4 GHz, 5 GHz, 6 GHz)

Bluetooth 5.3

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

1x 8-pin ATX 12V napájecí konektor

1x 4-pin ATX 12V napájecí konektor

1x konektor ventilátoru CPU

1x konektor ventilátoru CPU/ pumpy vodního chlazení

3x konektor systémového ventilátoru

1x konektor systémového ventilátoru/ pumpy vodního chlazení

2x konektor adresovatelného LED pásku

2x konektor RGB LED pásku

3x M.2 slot, M Key

4x SATA 6 Gb/s konektor

1x konektor predního panelu

1x audio konektor predního panelu

1x USB 3.2 Gen2 typ C konektor

1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x TPM konektor (pouze pro moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x tlacítko Reset

1x tlacítko Q-Flash Plus

1x propojka Reset

1x propojka Clear CMOS

Porty na zadním panelu

1x USB 3.2 Gen2 typ C

1x USB 3.2 Gen2 typ A

4x USB 3.2 Gen1 (USB 3.0)

4x USB 2.0

2x konektor Wi-Fi antény

1x DisplayPort

1x HDMI

1x RJ-45

2x audio jack

1x optický S/PDIF výstup

Rozmery

30,5 x 24,4 cm

ATX formát
