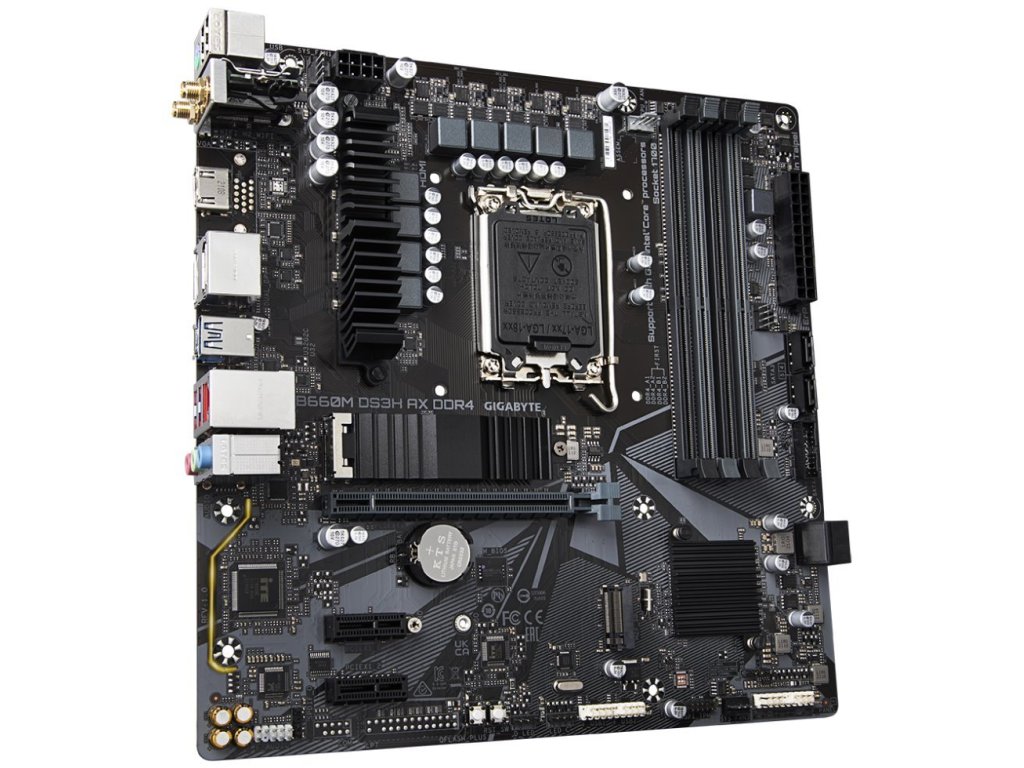

GIGABYTE B660M DS3H AX DDR4

GIGABYTE B660M DS3H AX DDR4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Cipová sada

Intel B660

Pamet

4x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 5333 (OC)/ 5133 (OC)/ 5000 (OC)/ 4933 (OC)/ 4800 (OC)/ 4700 (OC)/ 4600 (OC)/ 4500 (OC)/ 4400 (OC)/ 4300 (OC)/ 4266 (OC)/ 4133 (OC)/ 4000 (OC)/ 3866 (OC)/ 3800 (OC)/ 3733 (OC)/ 3666 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3300 (OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti (1Rx8/2Rx8/1Rx16)

Podpora ECC (non-ECC režim), bez vyrovnávací pameti (1Rx8/2Rx8)

Podpora Intel Extreme Memory Profile (XMP)

Sloty

1x PCIe 4.0 x16 slot

2x PCIe 3.0 x1 slot

Grafika

1x HDMI port, podporující max. rozlišení 4096 x 2160 pri 60 Hz

2x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)

Intel B660 cipová sada

1x M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4/x2 režim)

4x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10

Podpora Intel Optane technologie

USB

1x USB 3.2 Gen2 (USB 3.1) typ C port na zadním panelu

5x USB 3.2 Gen1 (USB 3.0) port (3 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

LAN

1x Realtek 2,5Gigabit LAN radic

WLAN/ Bluetooth

Intel Wi-Fi 6 AX201

Wi-Fi 802.11a/b/g/n/ac/ax

Dual Band (2,4 GHz, 5 GHz)

Rychlost prenosu dat až 2,4 Gbps

Bluetooth 5.2

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

1x 8-pin ATX 12V napájecí konektor

1x konektor ventilátoru CPU

3x konektor systémového ventilátoru

1x konektor adresovatelného LED pásku

1x konektor RGB LED pásku

2x M.2 slot, M Key

4x SATA 6Gb/s konektor

1x konektor predního panelu

1x audio konektor predního panelu

1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x konektor S/PDIF výstupu

1x tlacítko Q-Flash Plus

1x tlacítko Reset

1x Reset propojka

1x propojka Clear CMOS

Konektory na zadním panelu

1x PS/2 combo port klávesnici a myši

1x HDMI

2x DisplayPort

1x USB 3.2 Gen2 typ C

3x USB 3.2 Gen1 (USB 3.0)

2x USB 2.0

1x RJ-45

2x konektor Wi-Fi antény

3x audio jack

Rozmery

24,4 x 24,4 cm

Micro ATX formát
