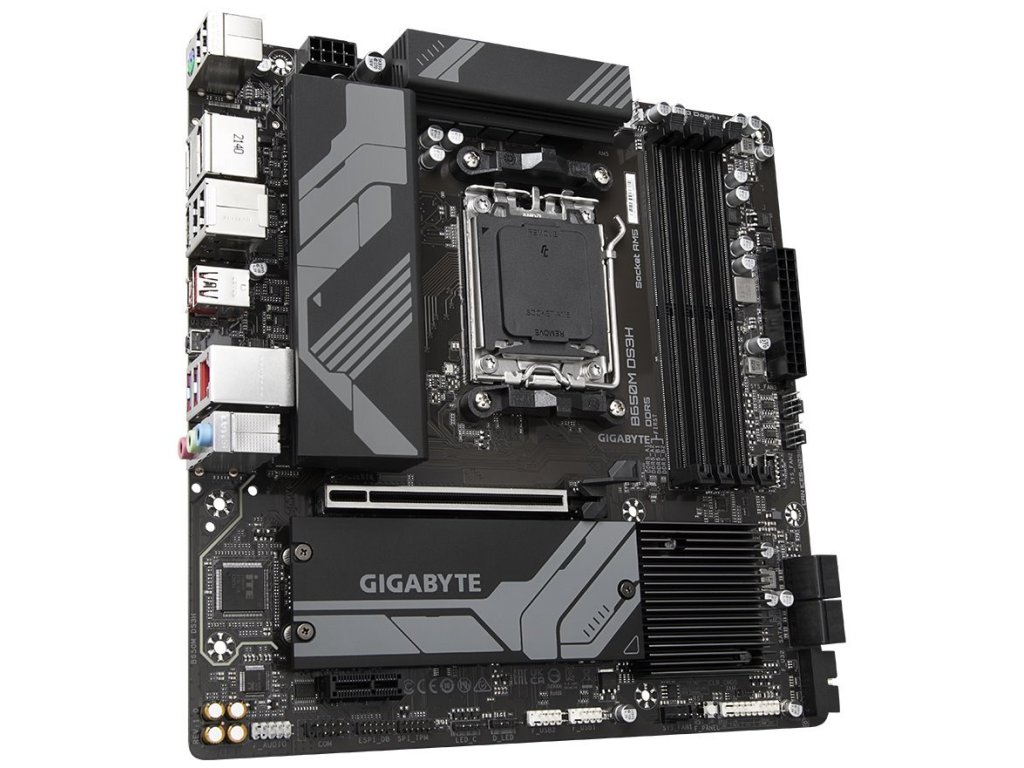

GIGABYTE B650M DS3H (B650M DS3H)

GIGABYTE B650M DS3H

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU
Podpora procesoru AMD Ryzen série 7000 (patice AM5)

Cipová sada
AMD B650

Pamet
4x DDR5 pametový slot, podpora až 128 GB
Podpora DDR5 6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5600 (OC)/ 5200/ 4800 MHz
Dvoukanálová architektura pameti
Podpora non-ECC, bez vyrovnávací pameti, 1Rx8/2Rx8/1Rx16
Podpora AMD EXtended Profiles for Overclocking (EXPO)
Podpora Intel Extreme Memory Profile (XMP)

Sloty

AMD CPU
1x PCIe 4.0 x16 slot

AMD B650 cipová sada
1x PCIe 3.0 x1 slot

Grafika

1x HDMI port, podporující max. rozlišení 4096 x 2160 pri 60 Hz
2x DisplayPort port, podporující max. rozlišení 3840 x 2160 pri 144 Hz

Úložište

AMD CPU

2x M.2 slot, M Key, pro jednotky typu 2280/25110 (PCIe 4.0 x4/x2 režim)

AMD B650 cipová sada

4x SATA 6Gb/s port
Podpora RAID 0, RAID 1 a RAID 10 pro SATA jednotky
Podpora RAID 0, RAID 1 a RAID 10 pro PCIe jednotky

USB

AMD B650 cipová sada
1x USB 3.2 Gen2 typ C port dostupný pres interní USB konektor
4x USB 3.2 Gen1 (USB 3.0) port (2 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)
4x USB 2.0 port dostupný pres interní USB konektory

AMD CPU
1x USB 3.2 Gen2 typ C port na zadním panelu
1x USB 3.2 Gen2 typ A port na zadním panelu
4x USB 2.0 port na zadním panelu

Audio
Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

LAN
1x Realtek 2,5Gigabit LAN radic

Interní konektory
1x 24-pin ATX hlavní napájecí konektor
1x 8-pin ATX 12V napájecí konektor
1x konektor ventilátoru CPU
3x konektor systémového ventilátoru
1x konektor adresovatelného LED pásku
1x konektor RGB LED pásku
2x M.2 slot, M Key
4x SATA 6Gb/s konektor
1x konektor predního panelu

1x audio konektor predního panelu

1x USB 3.2 Gen2 typ C konektor

1x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1x konektor pro sériový port

1x tlacítko Reset

1x Reset propojka

1x propojka Clear CMOS

Porty na zadním panelu

1x tlacítko Q-Flash Plus

1x PS/2 combo port klávesnice a myši

1x HDMI

2x DisplayPort

1x USB 3.2 Gen2 typ C

1x USB 3.2 Gen2 (USB 3.1 Gen2)

2x USB 3.2 Gen1 (USB 3.0)

4x USB 2.0

1x RJ-45

3x audio jack

Rozmery

24,4 x 24,4 cm

Micro ATX formát
