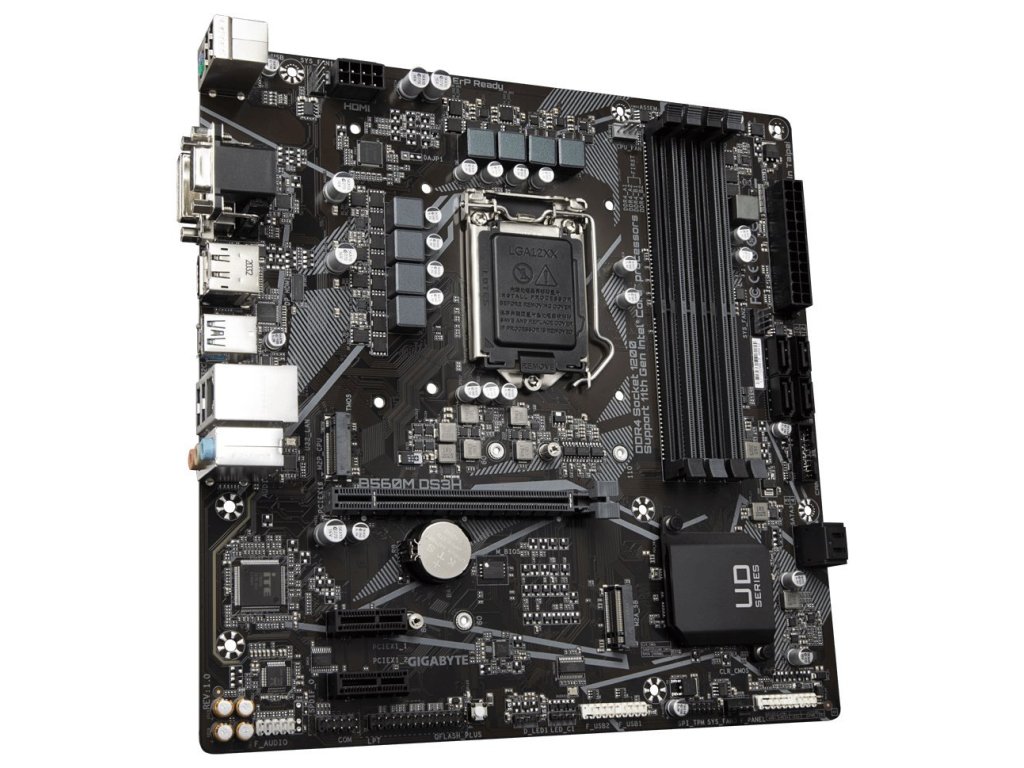

GIGABYTE B560M DS3H

GIGABYTE B560M DS3H

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 11. generace Intel Core i5/ i7/ i9

Podpora procesoru 10. generace Intel Core/ Pentium/ Celeron

Patice LGA1200

Cipová sada

Intel B560

Pamet

4 x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MHz

CPU Intel 10. gen. (Core i7/ i9) podporuje 2933/ 2666/ 2400/ 2133 MHz

CPU Intel 10. gen. (Core i5/ i3/ Pentium/ Celeron) podporuje 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti, 1Rx8/2Rx8/1Rx16

Podpora ECC pametí (non-ECC režim), 1Rx8/2Rx8

Podpora Intel Extreme Memory Profile (XMP)

Sloty

1 x PCIe 4.0 x16 slot

CPU Intel 10. gen. podporuje PCIe 3.0

2 x PCIe 3.0 x1

Grafika

1 x HDMI port, podporující max. rozlišení 4096 x 2160 pri 30 Hz

1 x DisplayPort port, podporující max. rozlišení 4096 x 2304 pri 60 Hz

1 x VGA port, podporující max. rozlišení 1920 x 1200 pri 60 Hz

1 x DVI-D port, podporující max. rozlišení 1920 x 1200 pri 60 Hz

Úložište

Intel CPU

1 x M.2 slot, M Key, pro jednotky typu 2260/2280/22110 (PCIe 4.0 x2/x4 režim)

CPU Intel 10. gen. podporuje PCIe 3.0

Intel B560 cipová sada

6 x SATA 6Gb/s port

1 x M.2 slot, M Key, pro jednotky typu 2260/2280 (SATA a PCIe 3.0 x2/x4 režim)

Podpora Intel Optane technologie

USB

1 x USB 3.2 Gen1 typ C port na zadním panelu

5 x USB 3.2 Gen1 port (3 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

6 x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek Audio Codec

2/4/5.1/7.1kanálové High Definition Audio

LAN

1 x Realtek Gigabit LAN radic

Interní konektory

1 x 24-pin ATX hlavní napájecí konektor

1 x 8-pin ATX 12V napájecí konektor

6 x SATA 6Gb/s konektor

2 x M.2 slot, M Key

1 x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2 x USB 3.2 Gen1 port)

2 x USB 2.0 konektor (podporuje 4 x USB 2.0 port)

1 x konektor ventilátoru CPU

3 x konektor systémového ventilátoru

1 x audio konektor predního panelu

1 x konektor predního panelu

1 x TPM konektor (podporuje pouze moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)

1 x konektor RGB LED pásku

1 x konektor adresovatelného LED pásku

1 x propojka Clear CMOS

1 x konektor pro sériový port

1 x konektor pro paralelní port

1 x tlacítko Q-Flash Plus

Porty na zadním panelu

1 x PS/2 combo port klávesnice a myši

1 x DisplayPort

1 x HDMI

1 x VGA

1 x DVI-D

1 x USB 3.2 Gen1 (USB 3.0) typ C

3 x USB 3.2 Gen1 (USB 3.0)

2 x USB 2.0

1 x RJ-45

3 x audio jack

Rozmery

24,4 x 24,4 cm

Micro ATX formát
