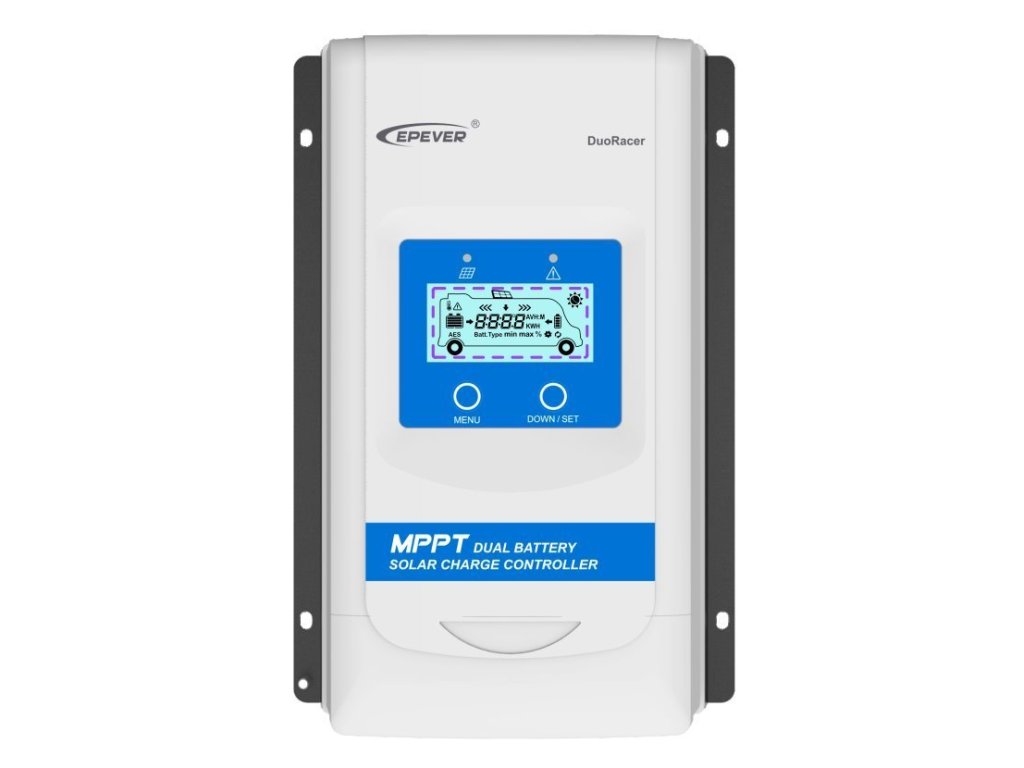

EPsolar DR3210-DDS
MPPT regulátor série DuoRacer je urcen k nabíjení dvou baterií vhodný pro karavany, lode atd. Napetí panelu až 100 V a maximálním nabíjecím proudem 30 A, baterie 12/24 V, FV max. 390/780 Wp.
MPPT regulátor nabíjení DuoRacer je urcen k nabíjení dvou baterií – palubní i startovací (znázornených níže jako BATT1 a BATT2) v solárním systému. Tento regulátor podporuje nekolik typu hlavních baterií (BATT1), vcetne uzavrených, gelových, zaplavených, LiFePO4 a Li-NiCoMn baterií, které jsou vhodné pro RV, karavany, lode atd. Zarízení automaticky rozpozná napetí systému baterie startéru (BATT2) a po splnení podmínek se baterie dobije.
Regulátor pracuje jako menic, to znamená, že vyšší vstupní napetí a nižší proud dokáže zpracovat na nižší napetí (zvýšit proud) a to s vysokou úcinností. Mužeme tedy použít prakticky jakýkoliv solární panel.
Solární regulátor DuoRacer je vybaven nejnovejší technologií MPPT (Maximum PowerPoint Tracking) – sledování bodu maximálního výkonu s propracovaným algoritmem sledování, kdy solární modul pracuje pri ideálním napetí, které solární modul muže produkovat pri co nejvyšším dostupném výkonu. Pri srovnání s klasickým regulátorem PWM zvyšuje technologie MPPT úcinnost nabíjení o cca 30 %.
Maximální nabíjecí výkon do baterie tohoto modelu je 30 A což odpovídá výkonu panelu 390 Wp pokud máte 12 V baterii, nebo 780 Wp pokud máte 24 V baterii. V prípade že bude panel dávat vyšší výkon, pak ho regulátor pouze omezí na svuj nominální max. výkon. Výkon FV panelu nesmí být vyšší než 1,5 násobek nominálního výkonu regulátoru – tedy 580 Wp resp. 1170 Wp!
Solární panely mužete propojovat do série, jejich výstupní napetí na prázdno oznacováno jako Voc však nesmí nikdy prekrocit hodnotu napetí na prázdno Voc 100 V – prekrocení této hodnoty regulátor trvale poškodí (zde je nutno zohlednit to, že s klesající okolní teplotou roste napetí solárního panelu a hodnota Voc uvedená v parametrech solárního panelu je pri 25 °C). Proto nedoporucujeme, aby hodnota uvedeného Voc prekracovala 90 V)
Hlavní funkce:
- Technologie sledování bodu maximálního výkonu s extrémne rychlou sledovací rychlostí a úcinností sledování více než 99,5 %.
- Pokrocilý algoritmus rízení MPPT pro minimalizaci ztráty rychlosti a ztráty casu MPP.
- Širší rozsah provozního napetí MPP pro zlepšení využití FV modulu.
- Funkce automatického rízení nabíjení a omezení nabíjecího proudu (BATT1).
- Vysoce kvalitní a nízká míra selhání komponent ST, TI a Infineon pro zajištení životnosti produktu.
- Digitální rízení obvodu adaptivního trístupnového nabíjecího režimu pro zvýšení životnosti BATT1.
- Typ BATT1 lze nastavit pomocí LED/LCD.
- Pokud po dlouhou dobu nedochází k nabíjení a FV pole má nízké napetí (FV<5V), regulátor prejde do režimu nízké spotreby.
- 100% nabíjení a vybíjení v provozním teplotním rozsahu.
- Rídicí signál AES pro chladnicku do auta.
- Standardní protokol Modbus a komunikacní port RS485 (5 V, 200 mA).
Funkce vestaveného displeje:
Smycka displeje: FV napetí › FV proud › FV energie › Generovaná energie › Napetí BATT1 › Proud BATT1 › Max. napetí BATT1 › Min. napetí BATT1 › Teplota BATT1 › Typ baterie BATT1 › Napetí BATT2 › Proud BATT2 › Max. napetí BATT2 › Min. napetí BATT2 › FV napetí
Vzdálený displej MT11 (volitelné príslušenství, není soucástí) dodávky muže zobrazovat ruzná provozní data a informace o poruchách systému. Informace lze zobrazit na podsvícené LCD obrazovce, tlacítka jsou snadno ovladatelná a císelný displej je dobre citelný.
ZÁKLADNÍ SPECIFIKACE
Jmenovitý nabíjecí výkon: 390 W (12 V) nebo 780 W (24 V)
Jmenovité napetí baterie 1: 12/24 V DC
Jmenovité napetí baterie 2: 12/24 V DC nebo auto
Rozsah vstupního napetí baterie: 8,5 až 32 V
Typ baterie: uzavrená (výchozí) / gelová / zaplavená / LiFePO4 / Li-NiCoMn / uživatelská
Jmenovitý nabíjecí proud: 30 A
Max. napetí FV otevreného obvodu: 100 V (92 V pri teplote cca 25 °C)
Úcinnost prevodu: max. 98 %
Rozmery: 247,2 x 165 x 68,5 mm
Hmotnost: 1,4 kg
V prípade potreby propojení s komunikacními moduly je treba použít upravený propojovací kabel oznacený jako CC-RJ45-3.81-150U.
Zapojení vodicu na konektor pro regulátory DuoRacer je následující:
| Kód produktu | AX74995 |
|---|---|
| MPN kód | DR3210-DDS |
| Značka | OEM |
| Záruka | 24 měsíců |
