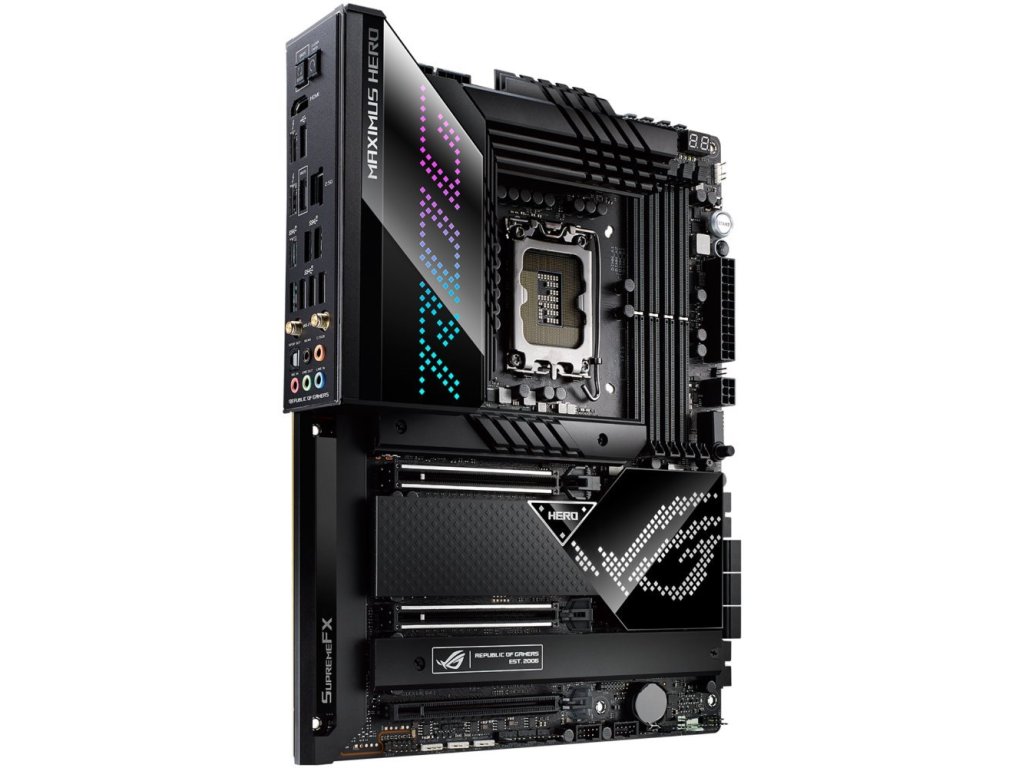

ASUS ROG MAXIMUS Z690 HERO (90MB18E0-M0EAY0)

ASUS ROG MAXIMUS Z690 HERO

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. generace Intel Core/ Pentium/ Celeron

Patice LGA1700

Cipová sada

Intel Z690

Pamet

4x DDR5 pametový slot, podpora až 128 GB

Podpora DDR5 6400+ (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600 (OC)/ 5400 (OC)/ 5200 (OC)/ 5000 (OC)/ 4800 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti

Podpora Intel Extreme Memory Profile (XMP)

Sloty

Intel CPU

2x PCIe 5.0 x16 slot (podporuje x16, x8/x8 režim)

Intel Z690 cipová sada

1x PCIe 4.0 x16 slot (podporuje x4, x4/x4 režim)

Grafika

1x HDMI port, podporující max. rozlišení 4K pri 60 Hz

2x Thunderbolt 4 port

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)

Intel Z690 cipová sada

6x SATA 6Gb/s port

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 3.0 x4 režim)

1x M.2 slot, M key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

Podpora RAID 0, RAID 1 a RAID 5 pro PCIe jednotky

Podpora Intel Optane Memory technologie

Podpora Intel Rapid Storage technologie

ASUS ROG Hyper M.2

Rozširující karta do PCIe slotu (soucástí balení)

1x Hyper M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 5.0 x4/ PCIe 4.0 x4 režim dle zvoleného PCIe slotu)

1x Hyper M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)

Oba sloty soucasne jsou k dispozici pouze pri instalaci rozširující karty do PCIe 4.0 x16 slotu

USB

2x Thunderbolt 4 (USB typ C) port na zadním panelu

6x USB 3.2 Gen2 typ A port na zadním panelu

1x USB 3.2 Gen2 typ C port na zadním panelu

1x USB 3.2 Gen2x2 typ C port dostupný pres interní USB konektor

4x USB 3.2 Gen1 (USB 3.0) port dostupný pres interní USB konektory

6x USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

ROG SupremeFX ALC4082 Codec

7.1kanálové High Definition Audio

SupremeFX Shielding technologie

ESS SABRE9018Q2C DAC/AMP

Podpora S/PDIF výstupu

LAN

1x Intel I225-V 2,5Gigabit LAN radic

WLAN/ Bluetooth

Intel Wi-Fi 6E AX210

Wi-Fi 802.11a/b/g/n/ac/ax

Dual Band (2,4 GHz, 5 GHz, 6 GHz)

Bluetooth 5.2

Interní konektory

1x 24-pin ATX hlavní napájecí konektor

2x 8-pin 12V napájecí konektor

1x 6-pin PCIe napájecí konektor

6x SATA 6Gb/s konektor

3x M.2 slot, M Key

1x USB 3.2 Gen2x2 typ C konektor predního panelu

2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 4x USB 2.0 port)

1x 4-pin konektor ventilátoru CPU

1x 4-pin konektor volitelného ventilátoru CPU

1x 4-pin konektor pumpy vodního chlazení

4x 4-pin konektor ventilátoru skríne

1x konektor W_PUMP+

1x 2-pin konektor W_IN

1x 2-pin konektor W_OUT

1x 3-pin konektor W_FLOW

3x konektor adresovatelného RGB LED pásku

1x konektor Aura RGB LED pásku

1x tlacítko ReTry

1x tlacítko FlexKey

1x tlacítko Start

1x audio konektor predního panelu

1x konektor systémového panelu

1x SPI TPM konektor

1x konektor teplotního cidla

Porty na zadním panelu

1x tlacítko BIOS Flashback

1x tlacítko Clear CMOS

2x konektor Wi-Fi antény

1x HDMI

2x Thunderbolt 4 (USB typ C)

2x USB 2.0

6x USB 3.2 Gen2 (USB 3.1 Gen2)

1x USB 3.2 Gen2 typ C

1x RJ-45

1x optický S/PDIF výstup

5x audio jack

Rozmery

30,5 x 24,4 cm

ATX formát
