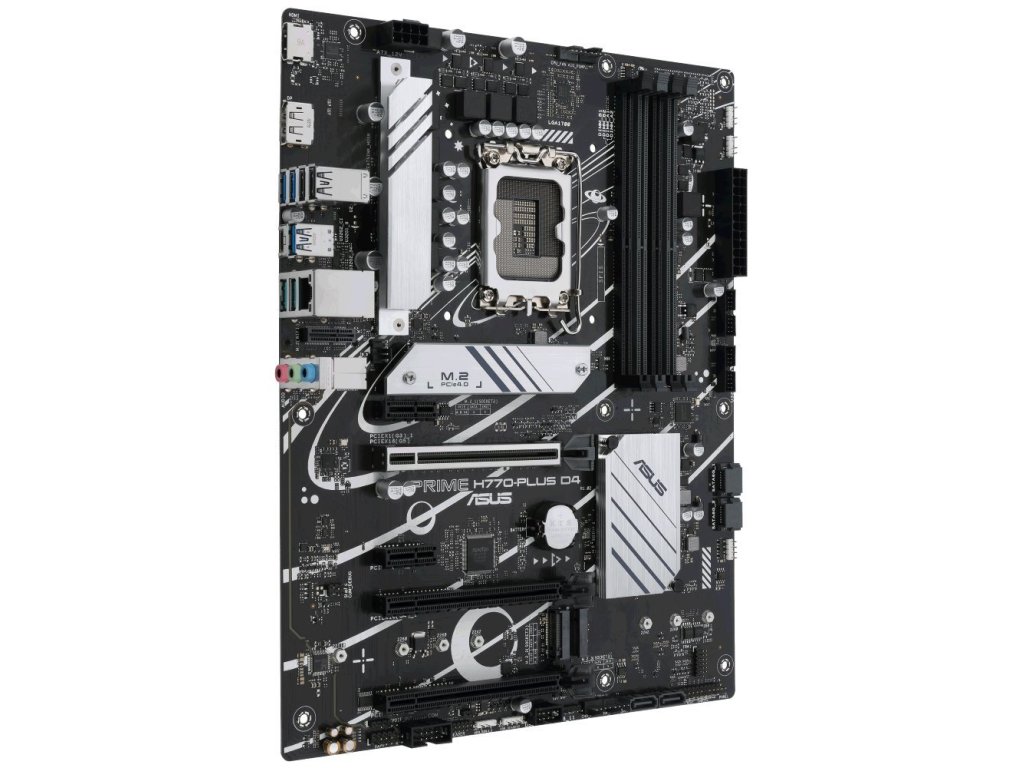

ASUS PRIME H770-PLUS D4 (90MB1CU0-M0EAY0)

ASUS PRIME H770-PLUS D4

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12. a 13. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Cipová sada

Intel H770

Pamet

4x DDR4 pametový slot, podpora až 128 GB

Podpora DDR4 5066 (OC)/ 5000 (OC)/ 4800 (OC)/ 4600 (OC)/ 4400 (OC)/ 4266 (OC)/ 4000 (OC)/ 3733 (OC)/ 3600 (OC)/ 3466 (OC)/ 3400 (OC)/ 3333 (OC)/ 3200/ 3000/ 2933/ 2800/ 2666/ 2400/ 2133 MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti

Podpora Intel Extreme Memory Profile (XMP)

Podpora OptiMem

Sloty

Intel CPU

1x PCIe 5.0 x16 slot

Intel H770 cipová sada

2x PCIe 4.0 x16 slot (podporuje x4 režim)

2x PCIe 3.0 x1 slot

Grafika

1x HDMI port, podporující max. rozlišení 4K pri 60 Hz

1x DisplayPort port, podporující max. rozlišení 4K pri 60 Hz

Úložište

Intel CPU

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (PCIe 4.0 x4 režim)

Intel H770 cipová sada

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280/22110 (PCIe 4.0 x4 režim)

1x M.2 slot, M Key, pro jednotky typu 2242/2260/2280 (SATA a PCIe 4.0 x4 režim)

4x SATA 6Gb/s port

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA a PCIe jednotky

Podpora Intel Rapid Storage technologie

USB

1x USB 3.2 Gen2 typ C port na zadním panelu

2x USB 3.2 Gen2 typ A port na zadním panelu

7x USB 3.2 Gen1 (USB 3.0) typ A port (3 porty na zadním panelu, 4 porty dostupné pres interní USB konektor)

5x USB 2.0 port (2 porty na zadním panelu, 3 porty dostupné pres interní USB konektory)

Audio

Realtek Audio Codec

7.1kanálové High Definition Audio

LAN

1x Realtek 2,5Gigabit LAN radic

Interní konektory

1x 24-pin hlavní napájecí konektor

1x 8-pin 12V napájecí konektor

4x SATA 6Gb/s konektor

3x M.2 slot, M Key

1x M.2 slot, E key pro Wi-Fi modul (není soucástí)

2x USB 3.2 Gen1 (USB 3.0) konektor (podporuje 4x USB 3.2 Gen1 port)

2x USB 2.0 konektor (podporuje 3x USB 2.0 port)

1x 4-pin konektor ventilátoru CPU

1x 4-pin konektor pumpy vodního chlazení

3x 4-pin konektor ventilátoru skríne

3x konektor adresovatelného RGB LED pásku

2x konektor Aura RGB LED pásku

1x konektor Clear CMOS

1x konektor pro sériový port

1x audio konektor predního panelu

1x konektor S/PDIF výstupu

1x SPI TPM konektor

1x konektor systémového panelu (s funkcí detekce otevrení skríne)

1x Thunderbolt konektor

Porty na zadním panelu

1x HDMI

1x DisplayPort

1x USB 3.2 Gen2 typ C

2x USB 3.2 Gen2 typ A

3x USB 3.2 Gen1 (USB 3.0)

2x USB 2.0

1x RJ-45

3x audio jack

Rozmery

30,5 x 24,4 cm

ATX formát
