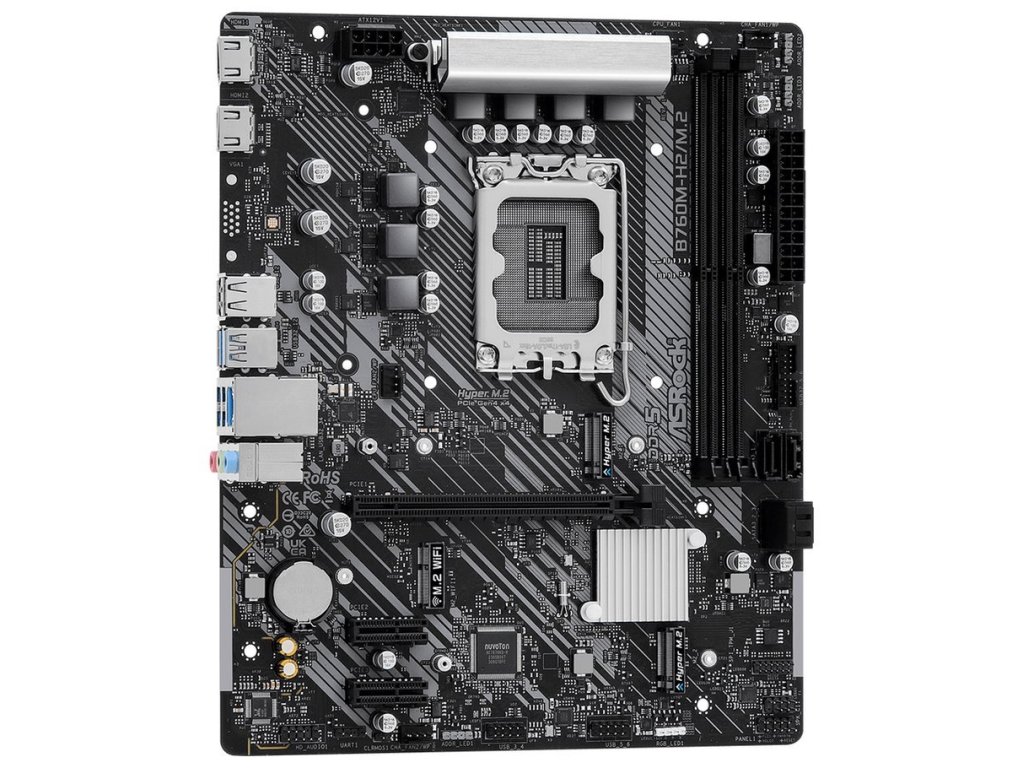

ASROCK B760M-H2/M.2

ASRock B760M-H2/M.2

Deska je vybavena grafickými výstupy pro použití s procesory s integrovaným grafickým jádrem. Základní deska grafickou kartu neobsahuje a bez použití odpovídajícího procesoru, budou tyto výstupy nefunkcní.

CPU

Podpora procesoru 12., 13. a 14. generace Intel Core/ Pentium/ Celeron (patice LGA1700)

Cipová sada

Intel B760

Pamet

2× DDR5 pametový slot, podpora až 96 GB

Podpora DDR5 až 7200+ (OC) MHz

Dvoukanálová architektura pameti

Podpora non-ECC, bez vyrovnávací pameti

Podpora Intel Extreme Memory Profile (XMP) 3.0

Sloty

Intel CPU

1× PCIe 4.0 x16 slot

Intel B760 cipová sada

2× PCIe 3.0 x1 slot

Grafika

2× HDMI 2.1 port, podporující max. rozlišení 4K pri 60 Hz

Úložište

Intel B760 cipová sada

1× Hyper M.2 slot, M Key, pro jednotky typu 2260/2280 (PCIe 4.0 x4 režim)

1× Hyper M.2 slot, M Key, pro jednotky typu 2280 (PCIe 4.0 x4 režim)

4× SATA 6 Gb/s port

Podpora Intel Volume Management Device (VMD)

Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pro SATA jednotky

USB

6× USB 3.2 Gen1 (USB 3.0) port (4 porty na zadním panelu, 2 porty dostupné pres interní USB konektor)

6× USB 2.0 port (2 porty na zadním panelu, 4 porty dostupné pres interní USB konektory)

Audio

Realtek ALC897 Codec

7.1kanálové High Definition Audio

LAN

1× Dragon RTL8125BG 2,5 GbE LAN radic

Interní konektory

1× konektor SPI TPM

1× konektor reproduktoru a detekce otevrení skríne

1× konektor RGB LED pásku

3× konektor adresovatelného RGB LED pásku

1× 4pin konektor ventilátoru CPU

1× 4pin konektor ventilátoru CPU/ ventilátoru vodního chlazení

2× 4pin konektor ventilátoru skríne/ ventilátoru vodního chlazení

1× 24pin ATX hlavní napájecí konektor

1× 8pin 12V napájecí konektor

1× audio konektor predního panelu

2× USB 2.0 konektor (podporuje 4× USB 2.0 port)

1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)

4× SATA 6 Gb/s konektor

2× Hyper M.2 slot, M Key

1× M.2 slot, E key pro Wi-Fi modul (není soucástí)

Porty na zadním panelu

2× konektor Wi-Fi antény

2× HDMI

4× USB 3.2 Gen1 (USB 3.0)

2× USB 2.0

1× RJ-45

3× audio jack

Rozmery

24,4 × 20,1 cm

Micro ATX formát
